加氣線模具推薦應用

模框是由型鋼、鋼板組成的框架結構，剛性好，重量輕。兩端設置翻轉軸，底部裝有運行的車輪，并帶防止?jié)沧⑿孤┑拿芊鈼l，結構合理，翻轉靈敏。是澆注坯體的專用器具，當來自澆注攪拌機的料漿注入模具內腔，經發酵護養，脫去模框，即成待切割的坯體。

加氣線模具結構

模具由模框、側板（底板）、夾緊臂等組成。

1、模框

模框是由型鋼、鋼板組成的框架結構、剛性好、重量輕。

兩端設置翻轉軸，并帶防止?jié)沧⑿孤┑拿芊鈼l，結構合理，翻轉靈敏。

2、側板（底板）

側板是由型鋼、鋼板焊接成形，剛性好，進入蒸壓釜后，不易變形。

3、夾緊臂

由壓緊輪，夾臂及回轉軸等組成，其驅動來自翻轉吊具的扳手裝置。

加氣線模具工作原理

模具必須將模框、側板（底板）、夾緊臂組合成一體，才能進行工作。模具工作，離不開翻轉吊具。

模框

模框是模具的主體，當側板與其組合，經夾緊臂平緊，翻轉90°，即能澆注坯體。澆注后，翻轉吊具將其凌空吊起，翻轉90°，使坯體直立，吊到切割臺，松開夾緊臂，脫去模框，坯體就能進行切割。

側板（底板）

側板是封閉模框敞開側的墻板，經夾緊臂夾緊，與模框密封條緊密，翻轉90°，在

切割臺上脫去模具，成為坯體的底板。

夾緊臂

夾緊臂與翻轉吊具的扳手連接，扳手在油缸的推拉作用下帶動夾緊臂作90°旋轉，完成夾緊松開動作。

加氣線模具規格

加氣線模具特點

★經久耐用,不易變形,使用壽命長

★易損件少，保養維修簡單。

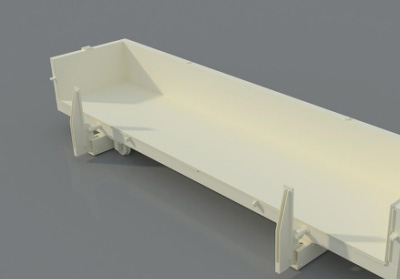

加氣線模具產品圖

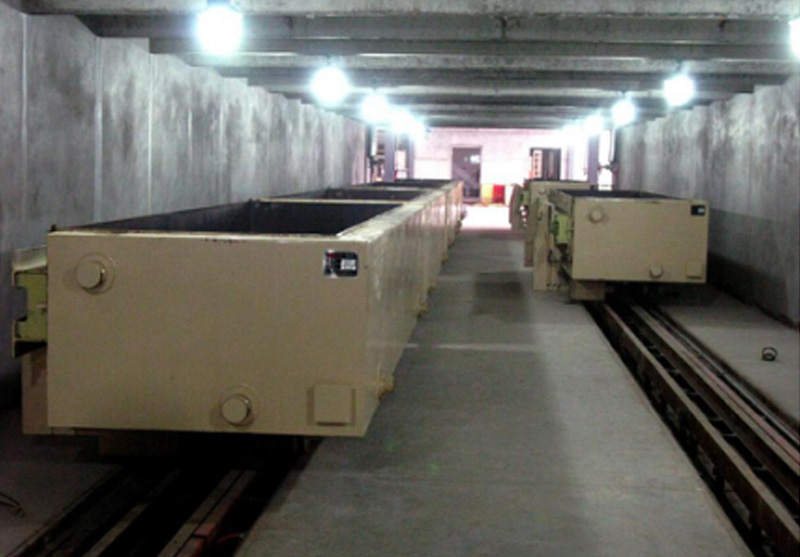

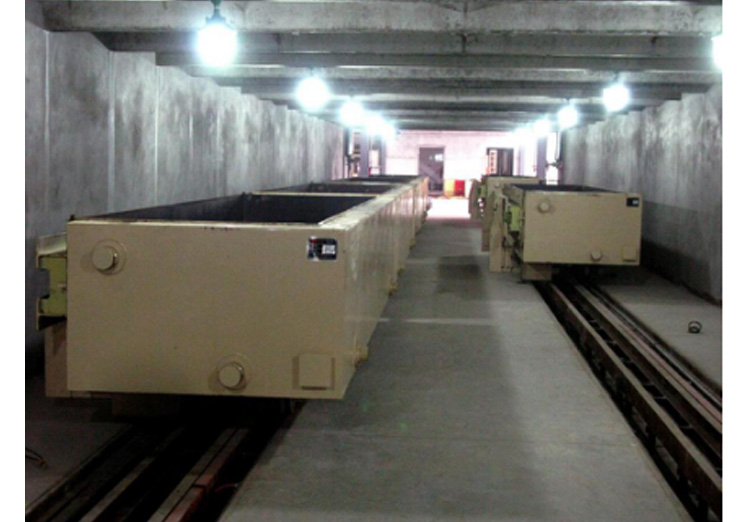

加氣線模具實物圖
